BBT vollautomatisches Tonziegel-Blöcke-Schneide-, Setz- und Rangiersystem für Tonziegelherstellungsprojekte
Das Gruppierungssystem ist die Schlüsselausrüstung der Ziegelproduktionslinie und wird zwischen dem Schneide- und Setzprozess eingesetzt. Das System verfügt über Transport-, Wend-, Rangier-, Näh- und andere Funktionen und kann durch die Konfiguration verschiedener Zubehörgeräte mit dem Roboter und der automatischen Setzmaschine kombiniert werden.
Das System wird durch ein Frequenzumrichter-Steuerungssystem gesteuert.
Die Ziegeltrennung erfolgt mechanisch und durch Luftdruck, um eine präzise Trennung der Ziegelquadratanordnung zu gewährleisten.
Ziegel werden mit Mehrfachgreifern gewendet, die stabil arbeiten, die Ziegel nicht beschädigen und eine hohe Kapazität aufweisen.
Innen ist ein Stahldraht-Synchronriemen installiert, um die Lebensdauer zu verlängern und die Übertragungsgenauigkeit zu erhöhen.
Durch eine Vielzahl leistungsstarker visueller Handhabungssteuerungssoftware der eigenen Softwareplattform ist die Roboterbedienung einfacher und hat auch die Fähigkeit, vollständig immun gegen Computerviren zu sein.

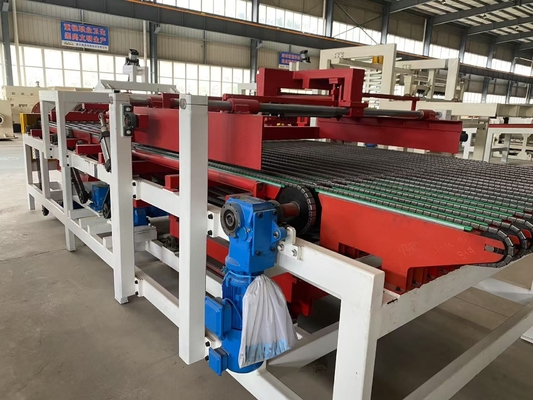

Programmiertisch
Der BBT-BZ-01-Programmiertisch ist ein Gerät für die 90-Grad-Abtrennung der Ziegel, die durch ein Abtrennbandförderer an Ort und Stelle transportiert und zum Programmiertisch geschickt werden.
Der Zweck ist es, die abgetrennten Ziegel zur Programmierung zu transportieren.
Programmiertisch des Kernteils:
Rahmen: Der Rahmen ist mit nationaler Standardstahlplatte und Stahlrohr verschweißt, was solide, stabil und zuverlässig ist.
Bewegliche Teile: Die beweglichen Teile des Programmiertisches (I) bestehen aus zwei Gruppen von Synchronriemen, die von drei Motoren angetrieben werden, und einer Gruppe von Antriebsrollen, die durch den Zylinder auf und ab bewegt werden.
Hebeteil: Der Hebeteil wird von zwei Zylindern angetrieben, um die Verbindungsstangenanordnung anzuheben, so dass der Ziegel auf der dafür vorgesehenen Position des Synchronriemens platziert werden kann.
Technische Parameter:
| Nr. |
Modell |
BBT-BZ-01 |
| 1 |
Gewicht |
2.500 kg |
| 2 |
Motorleistung |
5,5 kW |
| 3 |
Luftzufuhr |
0,5 MPa - 0,7 MPa 100 l/min |
| 4 |
Größe |
4.900 * 2.300 * 1.200 mm |
