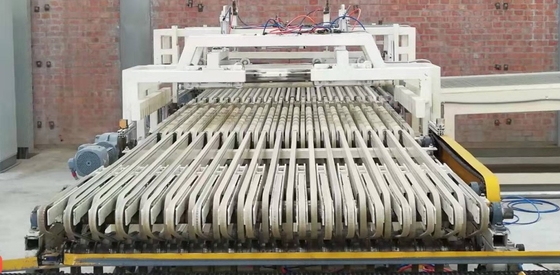

Gruppierungs- und Trennsystem für Rohlingscodes für die automatische Herstellung von Tonziegeln im neuen Projekt
Das Gruppierungssystem ist die Schlüsselausrüstung der Ziegelproduktionslinie und wird zwischen dem Schneide- und Setzprozess eingesetzt. Das System verfügt über Transport-, Wend-, Sortier-, und Nahtfunktionen. Durch die Konfiguration verschiedener Zubehörgeräte kann dieses System auch mit Robotern und automatischen Setzmaschinen kombiniert werden.
Das System wird durch ein Frequenzumrichtersystem gesteuert.
Die Ziegeltrennung erfolgt mechanisch und durch Luftdruck, um eine präzise Trennung der Ziegel in quadratischen Anordnungen zu gewährleisten.
Das Wenden der Ziegel erfolgt mit Mehrfachgreifern, die stabil arbeiten, die Ziegel nicht beschädigen und eine hohe Kapazität aufweisen.
Im Inneren ist ein Stahldraht-Synchronriemen installiert, um die Lebensdauer zu verlängern und die Übertragung genauer zu machen.
Durch eine Vielzahl leistungsstarker visueller Steuerungssoftware auf der eigenen Softwareplattform ist die Roboterbedienung einfacher und hat zudem die Fähigkeit, vollständig immun gegen Computerviren zu sein.
Programmierbank
Die BBT-BZ-01 Programmierbank ist ein Gerät für die 90-Grad-Abtrennung der Ziegel, die durch ein Abtrennband transportiert und zur Programmierbank befördert werden.
Der Zweck ist es, die abgetrennten Ziegel zur Programmierung zu transportieren.
Programmierbank - die wichtigsten Teile:
Rahmen: Der Rahmen ist aus national genormten Stahlplatten und Stahlrohren geschweißt, was solide, stabil und zuverlässig ist.
Bewegliche Teile: Die beweglichen Teile der Programmierbank (I) bestehen aus zwei Gruppen von Synchronriemen, die von drei Motoren angetrieben werden, und einer Gruppe von Antriebsrollen, die durch den Zylinder auf und ab bewegt werden.
Hebeteil: Der Hebeteil wird von zwei Zylindern angetrieben, um die Verbindungsstangenanordnung anzuheben, so dass der Ziegel an der vorgesehenen Position des Synchronriemens platziert werden kann.
Technische Parameter:
| Nr. |
Modell |
BBT-BZ-01 |
| 1 |
Gewicht |
2.500 kg |
| 2 |
Motorleistung |
5,5 kW |
| 3 |
Luftzufuhr |
0,5 MPa - 0,7 MPa 100 l/min |
| 4 |
Größe |
4.900 * 2.300 * 1.200 mm |
