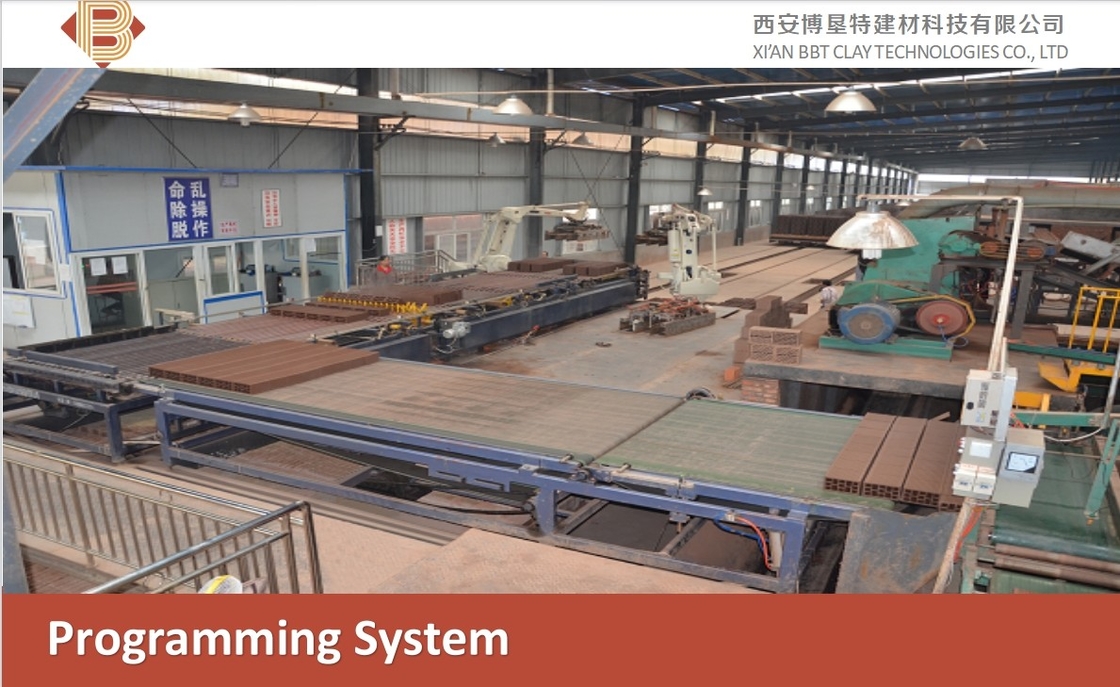

Programmierungsystemfür automatische Ziegelherstellungslinie
Das Gruppierungssystem ist die Schlüsselausrüstung der Ziegelproduktionslinie, die zwischen dem Schneide- und Setzprozess eingesetzt wird. Das System verfügt über Transport-, Wend-, Sortier-, Näh- und andere Funktionen und kann durch die Konfiguration verschiedener Zubehörgeräte mit dem Roboter und der automatischen Setzmaschine kombiniert werden.
Das System wird durch ein Frequenzumrichter-Steuerungssystem gesteuert.
Die Ziegeltrennung wird mechanisch und durch Luftdruck gesteuert, um eine genaue Trennung der Ziegelquadratanordnung zu gewährleisten.
Wenden der Ziegel mit Mehrfachgreifern, die stabil arbeiten, die Ziegel nicht beschädigen und eine hohe Kapazität aufweisen.
Intern mit einem Stahldraht-Synchronriemen ausgestattet, um die Lebensdauer zu verlängern und die Übertragungsgenauigkeit zu erhöhen.
Durch eine Vielzahl leistungsstarker visueller Handhabungssteuerungssoftware der eigenen Softwareplattform ist die Roboterbedienung einfacher und hat auch die Fähigkeit, vollständig immun gegen Computerviren zu sein.
Programmierbank
Die Programmierbank BBT-BZ-01 ist ein Gerät für die 90-Grad-Abtrennung der Ziegel, die durch ein Abtrennbandförderer an Ort und Stelle transportiert und zur Programmierbank geschickt werden.
Der Zweck ist es, die abgetrennten Ziegel zur Programmierung zu transportieren.
Programmierbank des wichtigsten Teils:
Rahmen: Der Rahmen ist mit nationaler Standardstahlplatte und Stahlrohr verschweißt, was solide, stabil und zuverlässig ist.
Bewegliche Teile: Die beweglichen Teile der Programmierbank (I) bestehen aus zwei Gruppen von Synchronriemen, die von drei Motoren angetrieben werden, und einer Gruppe von Antriebsrollen, die durch den Zylinder auf und ab bewegt werden.
Hebeteil: Der Hebeteil wird von zwei Zylindern angetrieben, um die Verbindungsstangenanordnung anzuheben, so dass der Ziegel auf die vorgesehene Position des Synchronriemens gelegt werden kann.
Technische Parameter:
| Nr. |
Modell |
BBT-BZ-01 |
| 1 |
Gewicht |
2.500 kg |
| 2 |
Motorleistung |
5,5 kW |
| 3 |
Luftzufuhr |
0,5 MPa - 0,7 MPa 100 l/min |
| 4 |
Größe |
4.900 * 2.300 * 1.200 mm |
