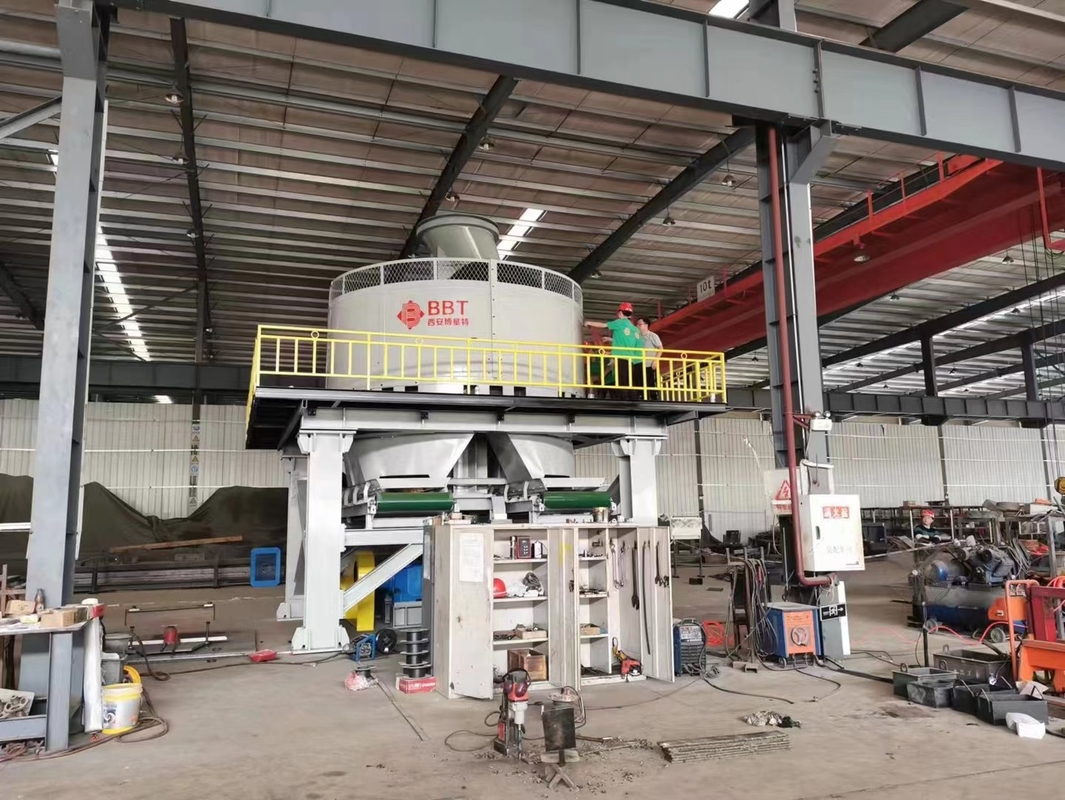

Wassere Pan-Mühle Kleiziegelfabrik Randläufermühle

Nassspannenmühle Töpfelziegelfabrik Randläufermühle

Wet Pan Mill ist ein neues Produkt, das von unserer Firma auf der Grundlage der Aufnahme der fortgeschrittenen Erfahrung von ähnlichen Produkten im Ausland entwickelt wurde und eine führende Position unter ähnlichen Produkten in China einnimmt.Die Maschine ist in ihrem Aufbau vernünftig, im Betrieb stabil, fehlerfrei und einfach zu bedienen und zu warten.Es wird hauptsächlich zur Rohstoffbehandlung bei der Herstellung von Sinterziegeln mit Kohlengang verwendet., Fliegende Asche, Schiefer, Ton und Schlamm als Hauptrohstoffe. Es hat die Funktionen des Zerkleinerns, Mahlen, Kneten und Mischen.die umfassenden technologischen Eigenschaften der Rohstoffe können erheblich verbessert werden, und qualitativ hochwertigere gesinterte Produkte hergestellt werden können.

Spezifikationen für die Nasspanmühle TWPM-185:

Wirkungsdurchmesser der Walzen 1,850 mm

Nassspannenmühle der TWPM-Serie

Funktionsprinzip und Strukturmerkmale

Arbeitsprinzip

Der Elektromotor liefert die Antriebskraft und der Elektromotor treibt die hydraulische Kupplung an, um den belastungsfreien und stabilen Start des Elektromotors zu erreichen.Die Leistung wird durch die Riemen an den Reduktor übertragen, und der Reduktor treibt die Hauptwelle durch

die Kupplung: Die Hauptwelle und der Aufhängersitz sind durch eine Ausdehnungsscheibe verbunden, und die Drehmomentübertragung erfolgt durch die Reibung zwischen der Ausdehnungsscheibe,Hauptwelle und AufhängersitzDer Vorteil besteht darin, daß er leicht zu installieren und zu demontieren ist und einen Überlastschutz für die Hauptwelle realisieren und Schäden an der Bearbeitungsoberfläche der Hauptwelle vermeiden kann.Der Aufhängersitz überträgt die Leistung an die inneren und äußeren Kantilever, und treibt die beiden Walzen um die Hauptwelle zu drehen, und die Walzen drehen sich gleichzeitig um ihre jeweiligen Walzwellen.Die Rohstoffe, die im vorherigen Verfahren mit Wasser vermischt wurden, fallen vom zentralen Zuführertropfen an der Oberseite der Anlage an die Vorderseite der inneren WalzeNach dem Zerkleinern und Zerkleinern durch die innere Walze wird das Material vom schwimmenden Schaber auf die äußere Walzbahn geschraubt und durch die äußere Walze gefahren.die Rohstoffe werden durch die Löcher der Siebplatte gerollt und extrudiert, um das Zerkleinern abzuschließen, Mischen, Mahlen und Kneten verschiedener Rohstoffe.

Strukturelle Merkmale

Diese Reihe von Nasspanmühlen besteht hauptsächlich aus Motor, Reduktor, Getriebewellenteil, Rahmenteil, Aufhängungssitzteil, inneren und äußeren Schleifradteil, Schleifscheibenteil,mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm.

Die Gesamtstruktur dieser Serie von Nasspanmühlen ist kompakt, und die hydraulische Kupplung wird verwendet, um die Leistungsübertragung zwischen Motor und Reduktor zu realisieren.Der Vorteil besteht darin, dass der Einstiegsdruck gering ist., und der Überlastschutz des Motors und des Reduktors kann realisiert werden, um seine Lebensdauer zu verlängern.

Die Walze ist eines der wichtigsten Teile der Pfanne, so dass die inneren und äußeren Walzringe der Walze aus hochchromhaltigem Gusseisen bestehen.Da hochchromiertes Gusseisen eine gute Verschleißfestigkeit und eine hohe Materialertragskraft aufweistAuch die Verkleidungsplatte und die Entladungssiete der Pfanne sind aus einer hohen Manganlegierung.Die Hauptwelle der Radmühle ist ein wichtiger Teil für die Übertragung von Energie, so daß neben der Auswahl von legiertem und gehärtetem Stahl mit besseren mechanischen Eigenschaften auch ein strenger Wärmebehandlungsprozess und eine Qualitätskontrolle durchgeführt wurden.Außerdem, die für alle Bauteile erforderlichen Lager und Öldichtungen sind aus inländischen hochwertigen Produkten hergestellt, und die gesamte Maschine ist von hoher Qualität, guter Leistung und langer Lebensdauer.

Kleierziegeln für die Gewinnung von Ziegeln

Technische Parameter für nasse Pfannenmühlen:
