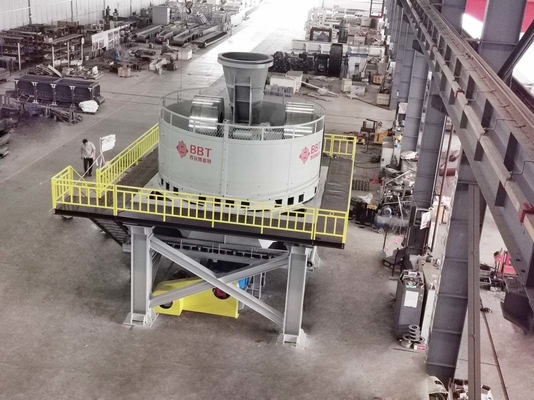

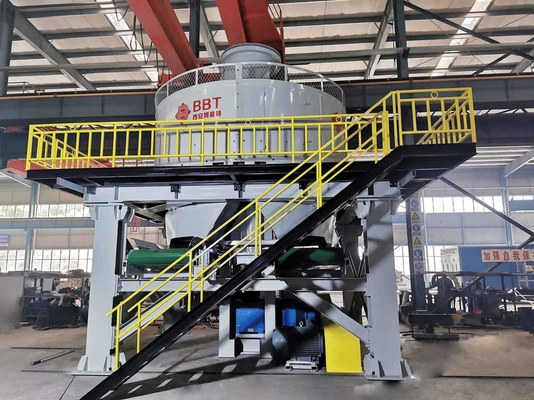

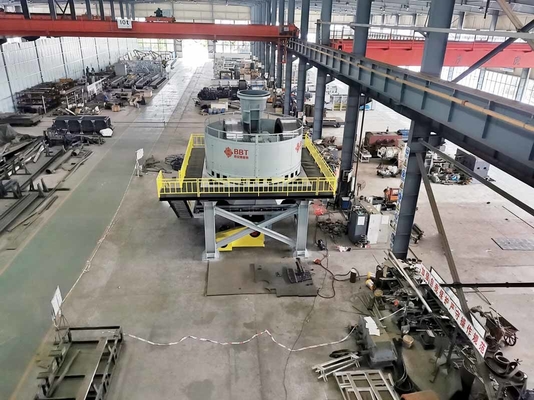

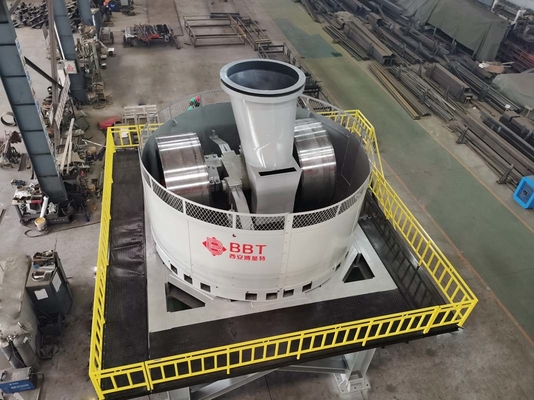

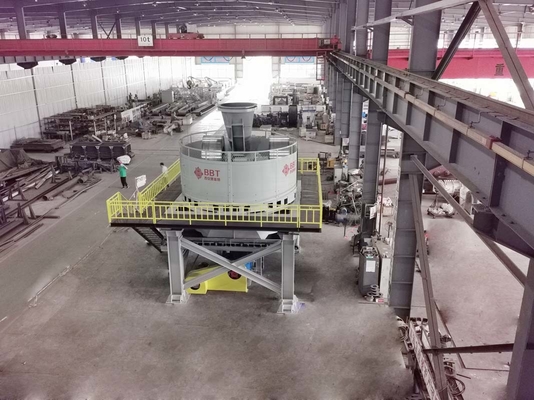

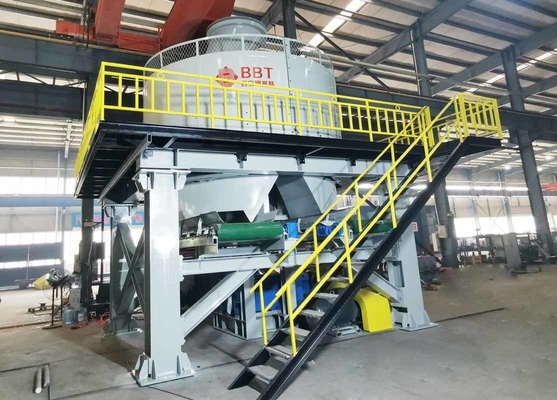

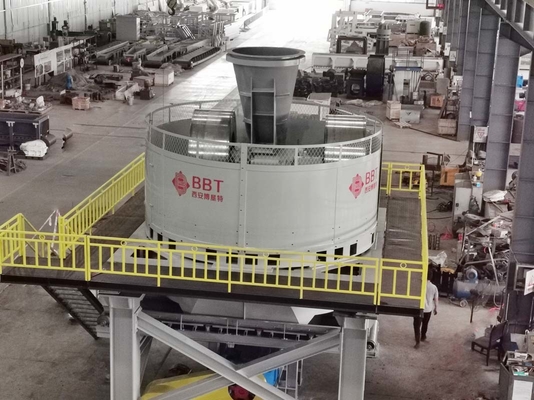

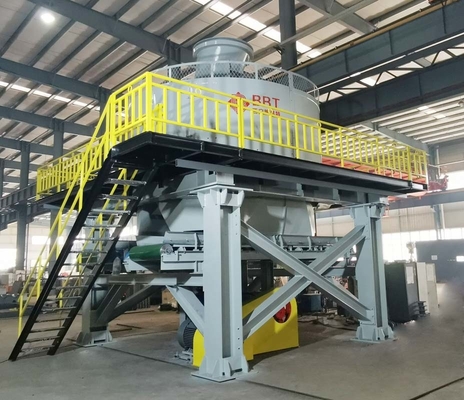

Neue kundenspezifische Nasspfannenmühle mit einem Gewicht von 65200 kg für die Herstellung von Ziegeln aus Ton
Nasspfannenmühle
Die Nasspfannenmühle ist ein neues Produkt, das von unserem Unternehmen auf der Grundlage der Übernahme der fortschrittlichen Erfahrungen ähnlicher Produkte im Ausland entwickelt wurde und in China eine führende Position unter ähnlichen Produkten einnimmt. Die Maschine ist in ihrer Struktur vernünftig, arbeitet stabil, hat eine geringe Ausfallrate und ist einfach zu bedienen und zu warten. Sie wird hauptsächlich zur Rohmaterialaufbereitung im Produktionsprozess von gebrannten Ziegeln mit Kohlenbergbauabraum, Flugasche, Schiefer, Ton und Schlamm als Hauptrohstoffe verwendet. Sie hat die Funktionen des Zerkleinerns, Mahlens, Knetens und Mischens. Nachdem die Rohmaterialien von dieser Maschine gemahlen und verarbeitet wurden, können die umfassenden technologischen Eigenschaften der Rohmaterialien erheblich verbessert und qualitativ hochwertigere gebrannte Produkte hergestellt werden.
Wichtige Teile
Siebplatte
Das Rohmaterial für die Siebplatte ist hochmanganhaltiger Stahl, Moduldesign, verschleißfest und kann auch leicht durch neue Ersatzteile ersetzt werden.
Mühle
Die Walze nimmt eine Struktur an, bei der die Walzenhaut von der Nabe getrennt ist, die durch einen keilförmigen Schlüssel als Ganzes verbunden ist; es ist bequem, die Haut bei Bedarf zu ersetzen.
Walzenhaut
Die Dicke der Walzenhaut beträgt 150 mm und besteht aus hochfestem und verschleißfestem Mangan-Chrom-Legierungsstahl.
Pfanne
Es ist die Gitterstruktur, die durch Stahlwolle geschweißt wird, die stärker ist und eine enorme Stoßverdichtung aushalten kann.
Strukturunterstützung
Zwischen der Plattform und dem Untersetzungsgetriebe befindet sich ein stoßdämpfendes Polyurethan-Pad, das verwendet wird, um die Stoßkraft und Vibrationen der Ausrüstung während des Betriebs zu absorbieren.
Hinweis: Die Strukturunterstützung und die Wartungsplattform sind optional und
Kunden können vor Ort schweißen.
Hauptwelle
Die Hauptwelle besteht aus Schmiedestahl aus Legierung und wurde wärmebehandelt, was eine hohe Festigkeit aufweist;
Ermüdungsbeständigkeit und kann großen radialen Exzentrizitätskräften standhalten.
Motor & Untersetzungsgetriebe
Für die Kraftübertragung zwischen dem Hauptmotormotor und der Eingangswelle des Untersetzungsgetriebes wird eine drehmomentbegrenzte und hydraulische Kupplung verwendet, die das Untersetzungsgetriebe und den Motor wirksam vor den Auswirkungen auf die mechanischen Teile bei Volllast schützt; das Hauptuntersetzungsgetriebe ist mit einem Zwangsschmiersystem und einem Kühlgebläse ausgestattet.
Technische Parameter
| Nr. |
Artikel |
TWPM185 |
TWPM200 |
| 1 |
Walzengröße |
1850 * 700 mm Durchmesser * Breite |
2000 * 900 mm Durchmesser * Breite |
| 2 |
Drehzahl für Hauptwelle |
≥13 U/min |
≥13 U/min |
| 3 |
Leistung |
90+2,2+2,2+1,5 kW |
142 kW |
| 4 |
Effektiver Durchmesser der Walzen |
1850 mm |
2000 mm |
| 5 |
Drehzahl |
≥29 U/min |
≥29 U/min |
| 6 |
Durchmesser für Siebloch |
Kundenspezifischer Bau |
Kundenspezifischer Bau |
| 7 |
Produktionskapazität |
40-50 m³/h |
60-90 m³/h |
| 8 |
Gesamtgewicht der Ausrüstung |
65200 kg |
70000 kg |
| 9 |
Abmessungen |
5300 * 4600 * 6500 mm |
6700 * 6500 * 6700 mm |
