Ziegelmacher Nassschleifmühle 90 2.2 2.2 1.5kw mit 5300*4600*6500 mm Größe

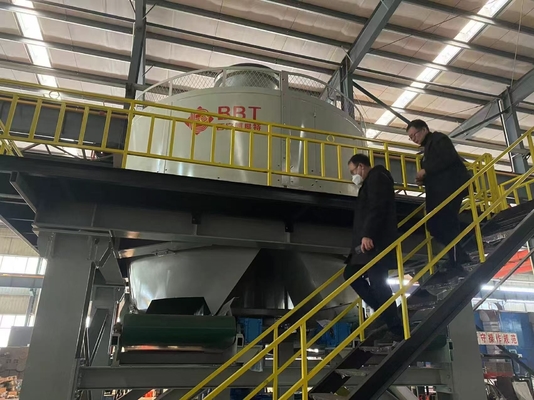

Tonziegel-Nasspfannenmühle/Nassschleifmühle für die Ziegelherstellung

Die Nasspfannenmühle ist ein neues Produkt, das von unserem Unternehmen auf der Grundlage der Übernahme der fortschrittlichen Erfahrungen ähnlicher Produkte im Ausland entwickelt wurde und in China eine führende Position unter ähnlichen Produkten einnimmt. Die Maschine ist von vernünftiger Struktur, arbeitet stabil, hat eine geringe Ausfallrate und ist einfach zu bedienen und zu warten. Sie wird hauptsächlich zur Rohmaterialaufbereitung im Produktionsprozess von Sinterziegeln mit Kohlenbergbauabraum, Flugasche, Schiefer, Ton und Schlamm als Hauptrohstoffe verwendet. Sie hat die Funktionen des Zerkleinerns, Mahlens, Knetens und Mischens. Nachdem die Rohstoffe von dieser Maschine gemahlen und verarbeitet wurden, können die umfassenden technologischen Eigenschaften der Rohstoffe erheblich verbessert und hochwertigere Sinterprodukte hergestellt werden.

Nasspfannenmühlen-Spezifikationen TWPM-185:

Effektiver Durchmesser der Walzen 1.850 mm

TWPM-Serie Nasspfannenmühle

Funktionsprinzip und strukturelle Merkmale

Funktionsprinzip

Der Elektromotor liefert die Antriebsleistung, und der Elektromotor treibt die hydraulische Kupplung an, um den lastfreien und stabilen Start des Elektromotors zu realisieren. Die Leistung wird über die Riemenscheibe auf das Untersetzungsgetriebe übertragen, und das Untersetzungsgetriebe treibt die Hauptwelle an, um sich zu drehen

die Kupplung. Die Hauptwelle und der Aufhängungssitz sind durch eine Dehnhülse verbunden, und die Drehmomentübertragung wird durch die Reibung zwischen der Dehnhülse, der Hauptwelle und dem Aufhängungssitz realisiert. Der Vorteil ist, dass sie einfach zu installieren und zu demontieren ist und einen Überlastschutz für die Hauptwelle realisieren und Schäden an der Bearbeitungsfläche der Hauptwelle vermeiden kann. Der Aufhängungssitz überträgt die Leistung jeweils auf die inneren und äußeren Ausleger und treibt die beiden Walzen an, sich um die Hauptwelle zu drehen, und die Walzen drehen sich gleichzeitig um ihre jeweiligen Walzenwellen. Die im vorherigen Prozess mit Wasser vermischten Rohstoffe fallen vom zentralen Zuführtrichter an der Oberseite der Ausrüstung vor die innere Walze. Nach dem Zerkleinern und Zerkleinern durch die innere Walze wird das Material vom Schwimmabstreifer auf die äußere Walzbahn geschabt und passiert die äußere Walze. Nach dem Walzen werden die Rohstoffe durch die Löcher der Siebplatte gewalzt und extrudiert, um das Zerkleinern, Mischen, Mahlen und Kneten verschiedener Rohstoffe abzuschließen.

Strukturelle Merkmale

Diese Serie von Nasspfannenmühlen besteht hauptsächlich aus Motor, Untersetzungsgetriebe, Getriebewellenteil, Rahmenteil, Aufhängungssitzteil, innerem und äußerem Schleifradteil, Schleifscheibenteil, Schabeteil und Austragsbandförderer und anderen Teilen.

Die Gesamtstruktur dieser Serie von Nasspfannenmühlen ist kompakt, und die hydraulische Kupplung wird verwendet, um die Kraftübertragung zwischen Motor und Untersetzungsgetriebe zu realisieren. Der Vorteil ist, dass der Anlaufstoß gering ist und der Überlastschutz des Motors und des Untersetzungsgetriebes realisiert werden kann, um seine Lebensdauer zu verlängern.

Die Walze ist eines der wichtigsten Teile der Pfannenmühle, daher bestehen die inneren und äußeren Walzringe der Walze aus hochchromhaltigem Gussstahl. Da hochchromhaltiger Gussstahl eine gute Verschleißfestigkeit und eine hohe Materialausbeute-Ermüdungsfestigkeit aufweist, wird die Lebensdauer des Walzrings verbessert. Ebenso bestehen die Auskleideplatte und die Austragssiebplatte der Pfannenmühle ebenfalls aus hochmanganhaltiger Legierung. Die Hauptwelle der Radmühle ist ein wichtiger Teil für die Kraftübertragung, daher wurden neben der Auswahl von legiertem vergütetem Stahl mit besseren umfassenden mechanischen Eigenschaften ein strenges Wärmebehandlungsverfahren und eine Qualitätskontrolle durchgeführt. Darüber hinaus bestehen die für alle Komponenten erforderlichen Lager und Öldichtungen aus hochwertigen inländischen Produkten, und die gesamte Maschine ist von hoher Qualität, guter Leistung und langer Lebensdauer.

Tonziegel-Nasspfannenmühle/Nassschleifmühle für die Ziegelherstellung

Technische Parameter der Nasspfannenmühle:
