Die automatische Holzstapelmaschine wird hauptsächlich zum Stapeln der von den Strickstücken genähnten Holzsteine auf die Holzfördermaschine des Ofenwagens verwendet.Das Leerformat kann je nach Benutzeranforderungen festgelegt werden. Der Arbeitsprozess wird automatisch durch PLC gesteuert. Die Werftmaschine verfügt über eine vollständige mechanische Struktur und ein elektrisches Steuerungssystem, um die Stabilität und Zuverlässigkeit des Werfts zu gewährleisten.
Eigenschaften der automatischen Stapelmaschine:
1Die Struktur ist vernünftig und bietet hohe Zuverlässigkeit und eine bequeme Wartung.
2Das horizontale Getriebe verwendet eine synchrone Zahngurtgetriebe mit linearer Leitbahn, stabilem Betrieb und hoher Positionsgenauigkeit.
3Das Hebesystem verwendet ein hydraulisches Getriebesystem, Sensorsteuerung, eine stabile Hebung und eine hohe Positionierungsgenauigkeit der Ziegelstapel- und Schichtstapelung.

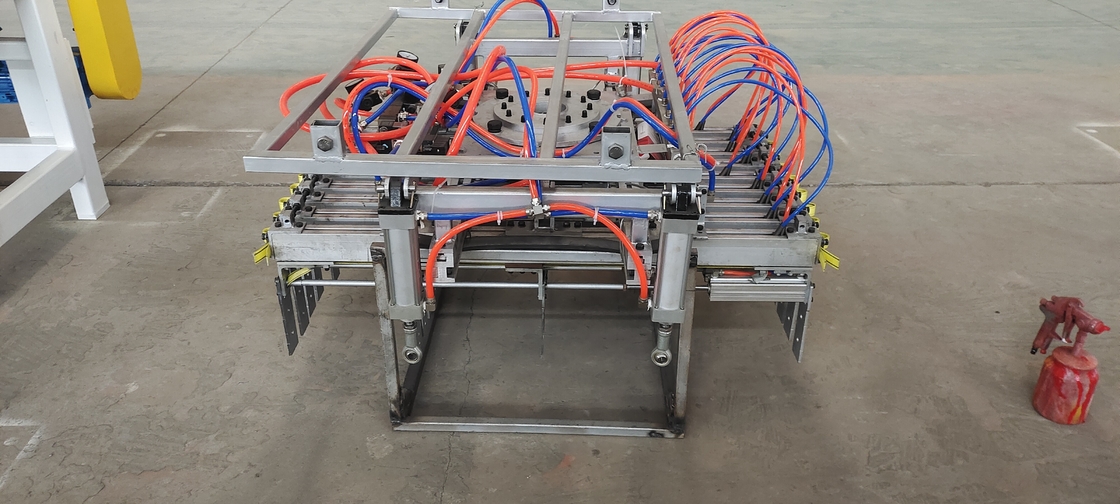

4Die Palettiergriffe verfügt über eine Reihe von linearen Leitbahnen, die mit einem optimierten Zylinder kombiniert werden, und verfügt über eine hohe Grip- und Positionierungsgenauigkeit, ohne dass Ziegel fallen.
5. Sammeln Sie zentralisierte Steuerung, PLC-Programmierung und Touchscreen-Steuerung, einfache und bequeme Bedienung, leicht verschiedene Betriebssysteme anzupassen.
Technologische Parameter
| - Nein. Ich weiß nicht. | Artikel | Parameter | |
| 1 | Aktionsformular | Vertikale Mehrfachverbindung | |
| 2 | Freiheitsgrad | 4 | |
| 3 | Belastung | 500 kg | |
| 4 | Wiederholt Position Genauigkeit | ±0,5 mm | |
| 5 | Aktivierung Bereich | S-Achse (Rotation(ng) | +180° ~ -180° |
| L-Achse (Unterarm) | +90° bis -45° | ||
|
U-Achse (Oberarm) ) |
+15,5° bis -120° | ||
| T-Achse (Handgelenkdrehung) | + 360° bis -360° | ||
| 6 | Höchstbetrag Geschwindigkeit | S-Achse | 1.48 rad/s (85°/s) |
| L-Achse | 1.48 rad/s (85°/s) | ||
| U-Achse | 1.48 rad/s (85°/s) | ||
| T-Achse | 3.4 rad/s (195°/s) | ||
| 7 | Die T-Achse erlaubt Trägheitsmoment | 200 kg·m2 | |
| 8 | Gewicht des Roboters | 2300 kg | |
| 9 | Einrichtung Umwelt |
Temperatur
|
0 ~ 45 °C |
| 10 | Ein konventionelles Modellgewicht | Luftfeuchtigkeit | 20-80% RH (nicht kondensiert) |
| Vibrationen Beschleunigung | 40,9 m/s2 (0,5 G) | ||
| Andere | Keine brennbaren oder ätzenden Gase oder Flüssigkeiten | ||
|
Nicht mit Wasser, Öl oder Staub spritzen Nicht mit Wasser, Öl oder Staub spritzen
Nicht mit Wasser, Öl oder Staub spritzen
|
|||
| Keine elektrische Geräuschquelle in der Nähe | |||
| 11 | Leistung |
9.5 kVa |
|
