0.12m/s Clay Brick Production Line Kiln Car Automatic Vacuum Cleaner

Reinigungsmaschine für Brennhaubenwagen in der Tonziegelproduktionslinie

1. Warum ist ein automatischer Staubsauger für die Reinigung von Brennhaubenwagen erforderlich?

Beim Brennprozess von Tonziegeln und -platten entsteht Staub in den Ziegelfabriken. Da die interne Verbrennung beim Ziegelbrennen unzureichend ist, werden Kohle und Verbrennungshilfen in das Rohmaterial gegeben, um das Brennen zu unterstützen, und beim Brennen wird Staub in die Luft geschleudert. Wenn die Brennhaubenwagen mit gebrannten Ziegeln den Ofen verlassen, werden Staubpartikel mitgenommen. Nach dem Entladen der gebrannten Ziegel vom Brennhaubenwagen können große Partikel auf der Oberfläche des Brennhaubenwagens manuell gereinigt werden, aber Staub im Inneren des Brennhaubenwagens kann nicht vollständig gereinigt werden, was den Brennhaubenwagen in Zukunft beschädigen kann. Der Staubsauger wurde von BBT für die gründliche Reinigung von Brennhaubenwagen entwickelt, mit Umweltschutz und Kosteneinsparung.

2. Struktur

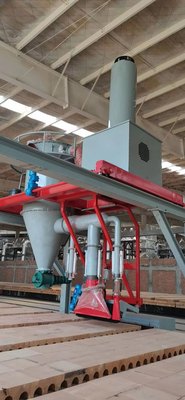

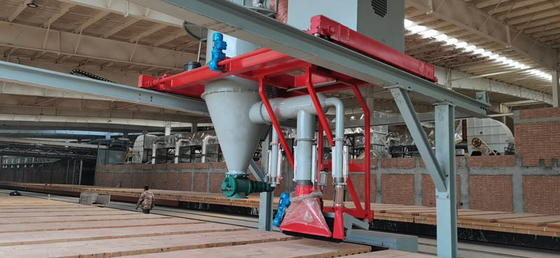

Der automatische Staubsauger verwendet einen Brückenrahmen als Designlayout.

1, Die gesamte Struktur ist in 5 Teile unterteilt:

a. Der Stützrahmen der gesamten Maschine,

b. Der Walzenbürsten-Reinigungsteil,

c. Der Hub-Staubabsaugteil,

d. Der Geh-Bewegungsteil,

e. Der elektrische Steuerungsteil.

2, Anwendbare Brennhaubenwagenbreite: kann entsprechend angepasst werden

3, Geschwindigkeit des mobilen Wagens: 0,12 m/s

4, Vernünftige Struktur, stabiler Betrieb, geringe Ausfallrate, hoher Automatisierungsgrad und einfache Wartung.

5, SPS-Automatiksteuerung, Staubpartikel gleich oder kleiner als 20 mm können gesammelt werden.

3. Arbeitsablauf

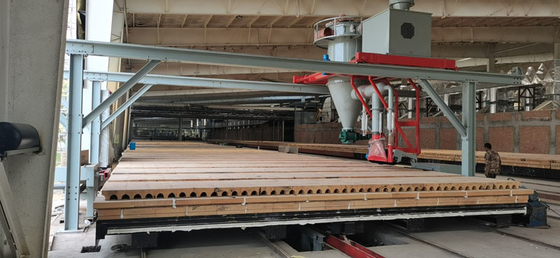

1, Nachdem der Brennhaubenwagen an der Reinigungsstelle angehalten hat, dehnt sich der Hub-Staubabsaugteil auf die erforderliche Arbeitshöhe aus, gleichzeitig beginnen der Absaugteil und der Walzenbürstenteil zu arbeiten. Der Staub auf der Oberfläche des Brennhaubenwagens und im Inneren des Spalts wird während der Arbeit absorbiert;

2, Nachdem sich der bewegliche Teil bis zum Ende des Brennhaubenwagens bewegt hat, ist die Reinigung für den ersten Brennhaubenwagen abgeschlossen, er stoppt die Arbeit, und dann hebt sich der Hub-Staubabsaugteil, der sich zusammen mit der Walzenbürste parallel zur nächsten Stelle zur Reinigung des Brennhaubenwagens bewegt, der Vakuumteil dehnt sich auf die erforderliche Höhe aus und kreist zur nächsten Stelle

3, Der Staub wird im Aschetrichter gelagert und über den elektrischen Förderer regelmäßig in die Box entladen
