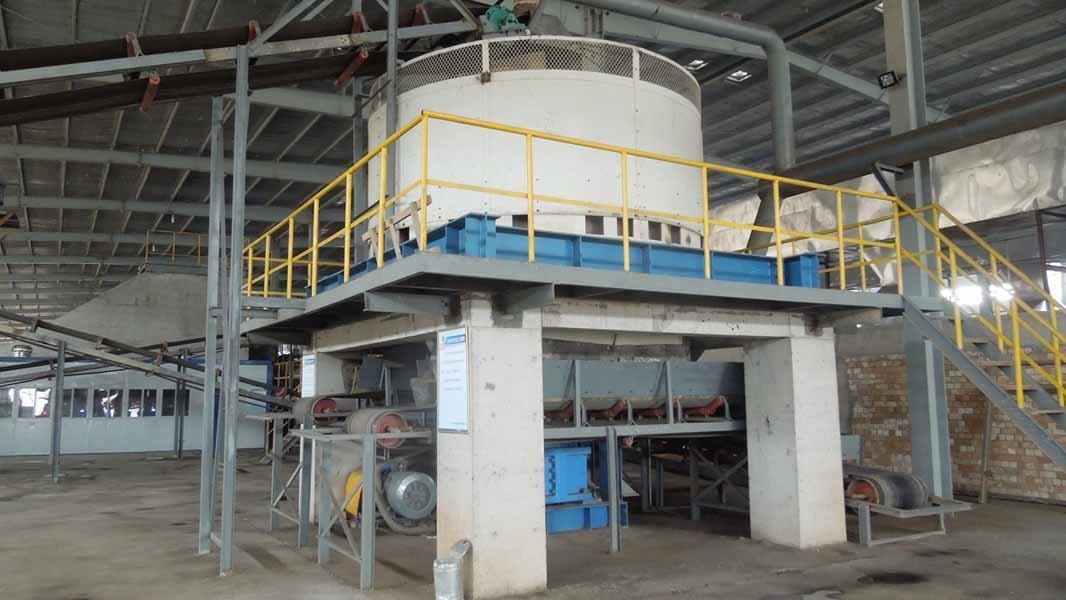

TWPM200 Nasspannenmühle Mineralverarbeitungsgeräte in der Ziegelproduktion
Nasspanmühle
Es wird im Bereich der Rohstoffvorbereitung der Ziegelproduktionslinie verwendet, um verschiedene Materialien vollständig zu mischen, zu zerkleinern und zu schleifen.
Die Walze hat die Struktur, dass die Walze von der Drehscheibe getrennt ist und als Ganzes durch den Keilschlüssel verbunden ist, was für den Austausch der Walze bequem ist.
Die Walzfläche besteht aus Stahl mit hoher Mangan-Chromlegierung, ist hochfester und verschleißfest, hat eine Dicke von bis zu 150 mm und eine lange Lebensdauer.
Die Hauptwelle besteht aus Schmiedewerkzeugen aus legiertem Stahl und ist wärmebehandelt, mit hoher Festigkeit, Ermüdungsbeständigkeit und einer großen radialen Exzentrikkraft standhaft;
Die drehmomentbegrenzende hydraulische Kupplung dient zur Leistungsübertragung zwischen dem Hauptmotor und der Eingangswelle des Reduktors.die den Reduktor und den Motor wirksam schützen und den Aufprall auf die mechanischen Teile bei Volllaststart verhindern kannDer Hauptreduktor ist mit einem Schmiersystem und einem Kühlventilator ausgestattet.
Schlüsselbereiche
Siebplatte
Die Rohstoffe für die Siebplatte sind hochmanganhaltiges Stahl, Modulkonstruktion, Verschleißsicherung und können auch mit einem neuen Ersatzteil leicht entfernt werden.
Mühle
Die Walze hat eine Struktur, bei der die Walzhaut von der Drehscheibe getrennt ist, die durch einen Keilschlüssel verbunden ist; bei Bedarf ist es praktisch, die Haut auszutauschen.
mit einer Breite von nicht mehr als 20 mm
Die Dicke der Walzfläche beträgt 150 mm, aus hochmanganchromhaltigem Stahl, der hochfeste und verschleißfest ist.
Panne
Es ist die Gitterstruktur, die durch Stahlwolle geschweißt wird, die stärker ist und eine große Aufprallverdichtung ertragen kann.

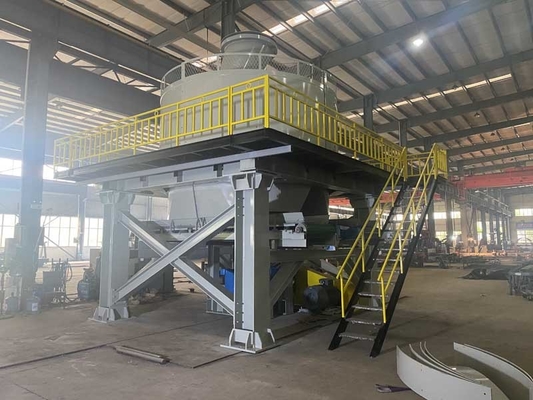

Strukturelle Unterstützung
Zwischen Plattform und Reduktor befindet sich ein Stoßdämpfer aus Polyurethan, der zur Absorption der Aufprallkraft und Vibration der Anlage während des Betriebs dient.
Anmerkung: Stützkonstruktion und Wartungsplattform sind optional und
Die Kunden können im lokalen Schweißen.
Hauptwelle
Die Hauptwelle besteht aus Legierstahlschmieden und ist mit hoher Festigkeit wärmebehandelt worden.
Ermüdungsbeständigkeit und kann große radiale Exzentrikkräfte aushalten.
Motor und Reduktor
Für die Leistungsübertragung zwischen dem Hauptmotor und der Eingangswelle des Reduktors wird eine drehmomentbegrenzte und hydraulische Kupplung verwendet.die den Reduktor und den Motor bei Volllastwirkung wirksam vor den Auswirkungen auf die mechanischen Teile schützenDer Hauptreduktor ist mit einem Schmiersystem und einem Kühlventilator ausgestattet.
Technische Parameter
| - Nein. Ich weiß nicht. |
Artikel 1 |
TWPM185 |
TWPM200 |
| 1 |
Größe der Walze |
Durchmesser von 1850*700 mm*Breite |
2000*900mm Durchmesser*Breite |
| 2 |
Drehgeschwindigkeit der Hauptwelle |
≥ 13 Umdrehungen pro Minute |
≥ 13 Umdrehungen pro Minute |
| 3 |
Macht |
90+2,2+2,2+1,5 kW |
142 kW |
| 4 |
Wirkungsdurchmesser der Walzen |
1850 mm |
2000 mm |
| 5 |
Drehgeschwindigkeit |
≥ 29 Dreh/min |
≥ 29 Dreh/min |
| 6 |
Durchmesser des Bildschirmlochs |
Individuelles Gebäude |
Individuelles Gebäude |
| 7 |
Produktionskapazität |
40 bis 50 m3/h |
60 bis 90 m3/h |
| 8 |
Gesamtgewicht der Ausrüstung |
65200 kg |
70000 kg |
| 9 |
Abmessungen |
5300*4600*6500 mm |
6700*6500*6700mm |
