Automatisches Ziegelbauprojekt Tonziegelmischmaschine 30-40 m/3h Kapazität garantiert

BBT Auto Ziegelherstellungsprojekt Tonziegel-Mischmaschine

Das Modell TWGD Doppelwellen-Extrudermischer ist ein neues Produkt, das von unserem Unternehmen auf der Grundlage der Übernahme der fortschrittlichen Erfahrungen ähnlicher Produkte im Ausland entwickelt wurde und eine führende Position unter ähnlichen Produkten in China einnimmt. Diese Maschine ist eine Rohmaterialverarbeitungsanlage, die für gebrannte Ziegelproduktionslinien geeignet ist, die mit Ton, Schiefer, Kohlenbergbauabfällen und Schlamm als Hauptrohstoffe befeuert werden. Sie wird hauptsächlich zum Rühren, Extrudieren und Kneten von Mischmaterialien und Wasser verwendet, um die Plastizität und Formbarkeit der Rohmaterialien zu verbessern. Sie zeichnet sich durch gleichmäßiges Rühren, hohe Tragfähigkeit, lange Lebensdauer und einen breiten Anwendungsbereich aus.

Technische Parameter des Doppelwellenmischers:

Funktionsprinzip und strukturelle Merkmale des Doppelwellenmischers

Funktionsprinzip

Der Motor treibt die beiden Wellen des Mischers über das Untersetzungsgetriebe und das Zahnradpaar des Getriebes in entgegengesetzte Richtungen an. Die beiden Wellen sind jeweils mit Rührwerkzeugen mit entgegengesetzten Richtungen ausgestattet.

Das Rührwerkzeug lässt das Material werfen, scheren und konvektieren; gleichzeitig sprüht das Wassersprühsystem Sprühwasser auf das Material und vermischt es damit. Mit der Drehung der Rührwelle rührt, mischt und homogenisiert das Rührblatt kontinuierlich die Rohmaterialien und drückt die Rohmaterialien kontinuierlich zum Einlass des Dichtzylinders. Nachdem das Rohmaterial in den Dichtzylinder gelangt ist, nimmt seine Dichte aufgrund des Volumendrucks des Kompressorkopfes kontinuierlich zu. Während dieses Prozesses verbessert der Kneteffekt zwischen den Schlammmaterialien die Homogenisierungswirkung auf Rohmaterialien unterschiedlicher Eigenschaften weiter. Unter der Einwirkung des Extrusionsräumers werden die Schlammmaterialien aus dem Auslass des Kompressorkopfes gezwungen und kontinuierlich herausgepresst. Am Auslass gibt es ein Paar relativ rotierender Schlammschaber, um den kontinuierlich extrudierten Schlammring in gleichmäßige Stücke zu schneiden und in den nächsten Produktionsprozess fallen zu lassen.

Strukturelle Merkmale des Ziegelmischers

Der Hauptteil dieser Geräteserie besteht hauptsächlich aus Antriebsmotor, pneumatischer Kupplung, hartem Zahnraduntersetzungsgetriebe, Getriebe, Rührtank, Rührwelle, Rührwerkzeug, Dichtzylinder, Schraubenräumer, Kompressorkopf, Kelle, Sockel und anderen Teilen. Am Rührtank befindet sich eine Wasserzuleitung, mit der der Feuchtigkeitsgehalt der Rohmaterialien eingestellt wird. Zwischen Motor und Untersetzungsgetriebe ist eine pneumatische Kupplung angeordnet, die den ungeladenen Start des Motors realisieren und auch einen Überlastschutz bieten kann. Der Schneidkopf und die Kelle des Rührblatts sind aus verschleißfesten Legierungen gegossen und mit hochfesten Bolzen mit dem festen Sitz verbunden, was die Wartung und den Austausch erleichtert. Der Extrusionsräumer und die inneren und äußeren konischen Hülsen bestehen alle aus verschleißfestem legiertem Stahl, der verschleißfest und leicht auszutauschen ist.

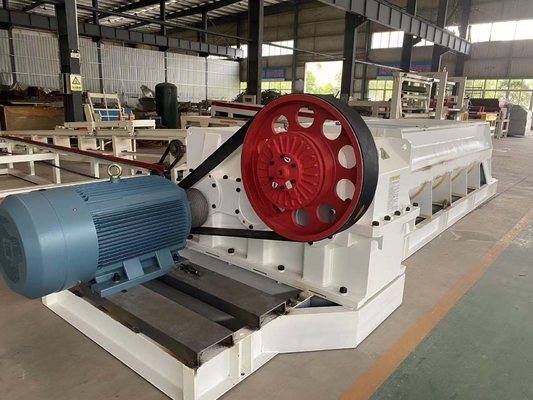

Doppelwellenmischermaschine für die Tonziegelherstellung

BBT liefert roten TonZiegelherstellungsprojektMaschinen und Ausrüstung

Schlüsselausrüstung:
TWPM Nasspfannenmühle
TWJH Filtermischer
GD-Kastenbeschicker
TRA Doppelzahnwalzenbrecher
TWGD Doppelwellenmischer
