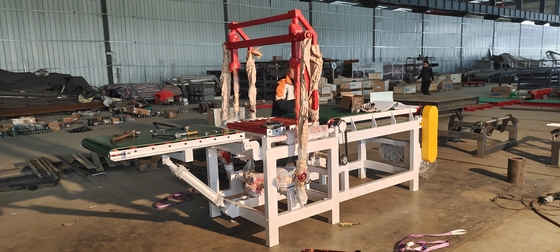

Hochautomatischer Flachförderband für Tonstein für feste und hohle Blöcke

Maschinensystem für das Schneiden von Blockhöhlen aus Lehm mit Maschinen zum Schneiden von massivem Ziegel

Zusammensetzung, Umriss und Arbeitsprinzip

(1)Die Schneidmaschine für grüne Ziegel (nachstehend "Schneidmaschine" genannt) besteht hauptsächlich aus drei Teilen:Flachförderband- und Stahldrahtreinigungsgerät.

Die vertikale Schneidvorrichtung mit Kurbelstange besteht hauptsächlich aus Getriebeantrieb, Kurbelstange, Stange, Stahldrahthebevorrichtung und Stahldrahtspannvorrichtung.

Der Flachförderband besteht hauptsächlich aus Getriebeantrieb, Rahmen, Flachband und Spannvorrichtung.Der Mechanismus der Kurbelstange schneidet die Schlammstreifen senkrecht in grüne Ziegel mit der erforderlichen Spezifikation.

(2) Umriss der Schneidmaschine (siehe Anhang)

(3) Arbeitsprinzip

Nach dem Transport der Schlammstreifen durch das flache Förderband in der Maschine in die vorgesehene Position stoppt das Förderband.Der Mechanismus der Kurbelstange schneidet die Schlammstreifen senkrecht in den grünen Ziegelstein mit der erforderlichen Spezifikation. Die grünen Steine werden dann zur Programmierbank zur Gruppierung und Belastung übertragen, und dann wird der Mechanismus zurückgesetzt und in den nächsten Arbeitszyklus eingegeben.die Spannvorrichtung für Stahldraht verfügt über eine automatische Alarmfunktion für den Drahtbruch.

Technische Parameter:

1Maximale Schneidfrequenz: 16 Mal/min.
2. Höchstlänge des Schlammstreifens: 2,1 m;
3Maximale Schneidhöhe: 300 mm;
4Maximale Schneidbreite: 600 mm;
