Automatischer Tunnelofen für den Ziegelbrandprozess in der Tonziegelproduktionslinie

Tunnelöfen für Ziegelbrennprozess in der Tonziegelproduktion

System der Tunnelöfen für den Ziegelbrennprozess in der Tonziegel-Produktionslinie:

Der Tunnel-Ofen ist ein flacher Deckentyp.

Der Tunnelofen verfügt über ein automatisches Kohlenpulverzufügungssystem, ein Rauchabzugssystem, ein Auspuffsystem unter dem Ofenwagen, ein Kühlsystem unter dem Ofenwagen, ein Gasverbrennungssystem, ein Abwärmesystem,Schnellkühlsystem und Gegendrucksystem (Druckgleichungssystem)Die Brennkurve im Inneren des Ofen wird durch die Anpassung dieser Systeme vernünftiger.

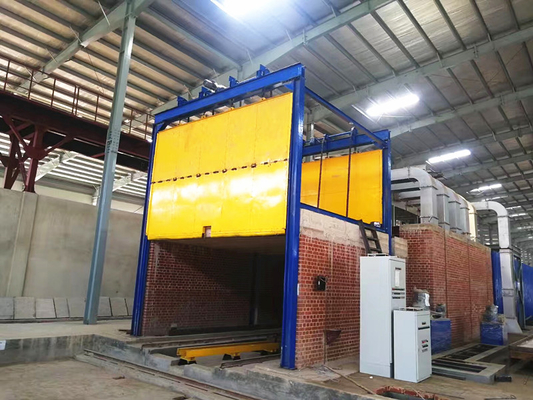

An der Eingangsseite befindet sich ein Vorbereitungsraum und eine Abschnitttür zwischen dem Vorbereitungsraum und der Ofengemeinschaftszone.So verhindert es effektiv den Eintritt in die kalte Luft und sorgt für das Backsystem des Ofens.

Struktur

Der Tunnelofen umfasst hauptsächlich folgende Teile: Ofenkörper, Ofenfördergeräte, Brennstoffverbrennungsanlage, Lüftungsanlage.
Ofenkörper: Hauptteil des Tunnel-Ofensystems, auf dem Ofenkörper befinden sich verschiedene Luftein- und -ausgänge.
Transportmittel im Ofen: Ofenwagen und Ofenmöbel.
Brennstoffverbrennungssystem: einschließlich Brennstoffleitung, Brennstoffvorheizung, Brenner usw. Die Heizung und Verbrennung des Tunnelöfen besteht hauptsächlich aus Schweröl, leichtem Dieselöl und Erdgas,und die ursprüngliche Methode der direkten Kohleverbrennung wird nicht viel verwendet. Ölbrenner sind mit Ölspeichertanks und Brennerdüsen ausgestattet.Erdgas wird über Erdgasleitungen zum Ofen transportiert und verfügt über einen speziellen Erdgasbrenner für die StrahlverbrennungZusätzlich zur speziellen Gasleitung für die Verbrennung von Gas verfügen die meisten Tunnelöfenbenutzer über eigene Gasgeneratoren zur Gasproduktion.
Ventilationsanlagen: einschließlich Rauchabgassystem, Luftvorhang-Rührsystem und Kühlsystem.

Arbeitsprinzip

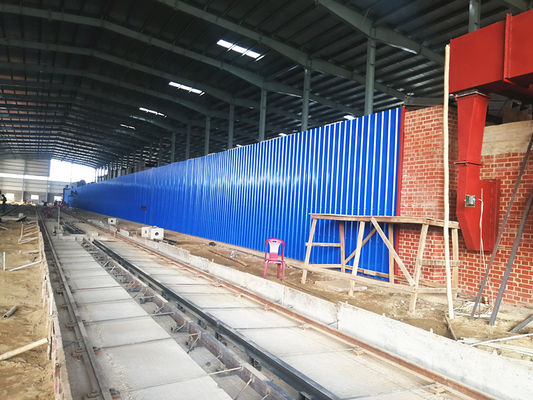

Ein Tunnelöfen ist im Allgemeinen ein langer linearer Tunnel mit festen Wänden und Gewölben auf beiden Seiten und oben, und ein Ofenwagen fährt auf der unten gelegenen Spur.Die Verbrennungsanlage befindet sich auf beiden Seiten der Mitte des Tunnelöfen, die eine feste Hochtemperaturzone bilden - die Feuerzone.Das durch die Verbrennung erzeugte Hochtemperatur-Rauchgas fließt durch den Tunnel bis zum Ofenkopf unter Einwirkung des Schornsteins oder des induzierten Zugventilators am vorderen Ende des TunnelofensGleichzeitig werden die Produkte, die in den Ofen gelangen, allmählich vorgeheizt, und dieser Abschnitt bildet die Vorheizzone des Tunnelofens.Kaltes Luft wird in den Hintergrund des Tunnelöfens geblasen, um die Produkte im letzten Teil des Tunnelöfens abzukühlenNach dem Durchströmen der durchgeblasenen kalten Luft durch die Produkte und der Erwärmung wird sie herausgezogen und zur Trocknungsanlage als Wärmequelle zur Trocknung von Grünkörpern geschickt.Kühlzone des Ofen.
Der mit keramischen Produkten beladenen Sauger wird auf den Wagen gelegt und langsam vom Eingang der Vorheizzone (normalerweise mechanisch) kontinuierlich hineingeschoben.während der mit den gebrannten Produkten beladenen Wagen allmählich vom Ausgang der Kühlzone hineingeschoben wird. wurde rausgeschubst (ca. 1 Stunde oder so, ein Auto rausgeschubst).

SpezifikationenTunnelöfen für Ziegelbrennprozess in der Tonziegelproduktion:

Bau von Tunnelöfen für Tonziegel Tunnelöfen mit feuerfesten Ziegeln Rot Tonziegelöfen Tunnelöfen:

Unser Dienst

Willkommen bei BBT

BBT-Versorgung nach Maschinen und Projekten:

1. vollautomatische Maschinen zur Herstellung von Lehmziegeln (Gürtelförderer, Boxfeeder, Walzbrucher, Feinschleifmaschine, Doppelwellenmischer, Nassspannenmühle, Ziegelschneider, Ziegelstrangmaschine, Ersatzteile...)

2. Ziegeltrocknungssystem (kleine Ziegeltrocknung, einlagige Ziegeltrocknungskammer, Tunneltrocker, schnelle Schnelltrocknungskammer)

3. Projekt für einen Ziegelöfen (Hoffmanöfen, Tunnelöfen)

4. Automatisches Ziegelbausystem (Ziegelstückmaschine, Maschine zum Entladen von roten Ziegeln, Maschine zum Verpacken von Ziegeln...)

5. Öfenbrennsystem (Kohle/Gas/Ölverbrennungssystem, Steuerungssystem)

6Das ganze Bauprojekt für Ziegel.
